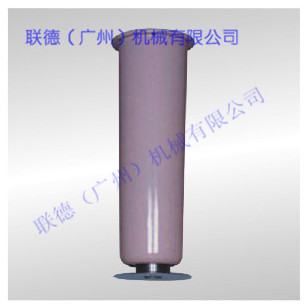

Turbo Disk

分享到:
作者:admin | 時間:2014/4/9 16:13:27 | 閱讀:6766 次

詳細描述

適用行業

型材、木器、五金、汽車零配件、摩托車零部件等行業。



Ω噴碟靜電噴涂系統

標準配置

1、         渦輪圓盤系統

2、         控制柜

3、         DER IV型升降機

4、         供漆泵驅動系統

5、         高電壓控制器

6、         空氣干燥器(選項)

圓盤裝置    長度 750mm    重量 8.5kg圓盤   直徑 2038″),25410″)mm   吐出量 800ml/min

馬達  類型:渦輪馬達    轉速(空載時) 30000rpm   空氣耗量 0.8Nm3/min

        控制閥  雙向油漆閥    輸漆輔助(隔膜泵) 空氣驅動油漆調節器

高電壓控制器

輸入電壓----AC85115V  50/60HZ   150VA

輸出電壓----DC 3-22V

最大輸出電流---DC5A

外形尺寸---250(W)x80(H)x226(D)MM

高壓發生器

輸入電壓----DC322V

輸出電壓-----30-90KV

最大輸出電流---220Ua

DER IV型升降機

輸入電源---AC200V,3,50/60HZ

驅動方式---1.5KW AC馬達(倒驅動)

行程---9002400MM

速度---5-36m/min,可變

控制器---RC100

噴幅模式---8 種程序記憶

控制區域---8

控制柜

輸入電源---AC200V,3 相,50/60Hz,2k VA

輸入氣源---0.6MPa以上, 1Nm3/min

控制系統---1.渦輪圓盤轉速控制

                 2.高壓控制

                 3.輸漆量控制

                 4.DER IV升降機之速度與行程

定量供漆泵系統

漆泵---1套(標準)

驅動馬達---防爆   交流馬達(AC200V,3組,0.55KW,6P

齒輪泵(cc/轉)---0.5   1.5   3.0   4.5

驅動控制器

電源---AC200V,50/60Hz,3

馬達轉速控制范圍    100-1000r/min

最大輸出功率---0.55kw

操作

觸摸屏定量設置

隔膜泵供漆系統(選項)

比率---1:1

最大輸漆量---24L/min

最大氣壓---700KPa7 kgf/cm2)

最大供漆壓力---700KPa7 kgf/cm2)

工作最大速度---60循環/min

進氣口---G1/4(M)

出漆口---G3/8(M)

泵尺寸---340W)×480(H) ×190(D)mm
